Компания ООО «Титан» предлагает комплекс модели CR-NeXT предназначенный для точной и качественной сборки / разборки, ремонта и регулировки электромагнитных форсунок системы Common Rail. Комплекс СR-NeXT - это последовательность операций с полной визуализацией процесса и формирование необходимых монтажных размеров, необходимых для сборки.
Комплект поставки
- Штатив для измерения и регулировки параметров форсунок;
- Цифровая измерительная головка;
- Шнур для связи с ПК;
- Генератор сигнала управления электроклапаном электромагнитных форсунок “Valve stroke actuator”;
- Комплект кабелей к генератору “Valve stroke actuator”:
- Кабель питания 220В;
- Основной кабель подключения к электромагниту;
- Кабель-переходник для легковой форсунки;
- Кабель-переходник для грузовой форсунки.
6. Программное обеспечение.

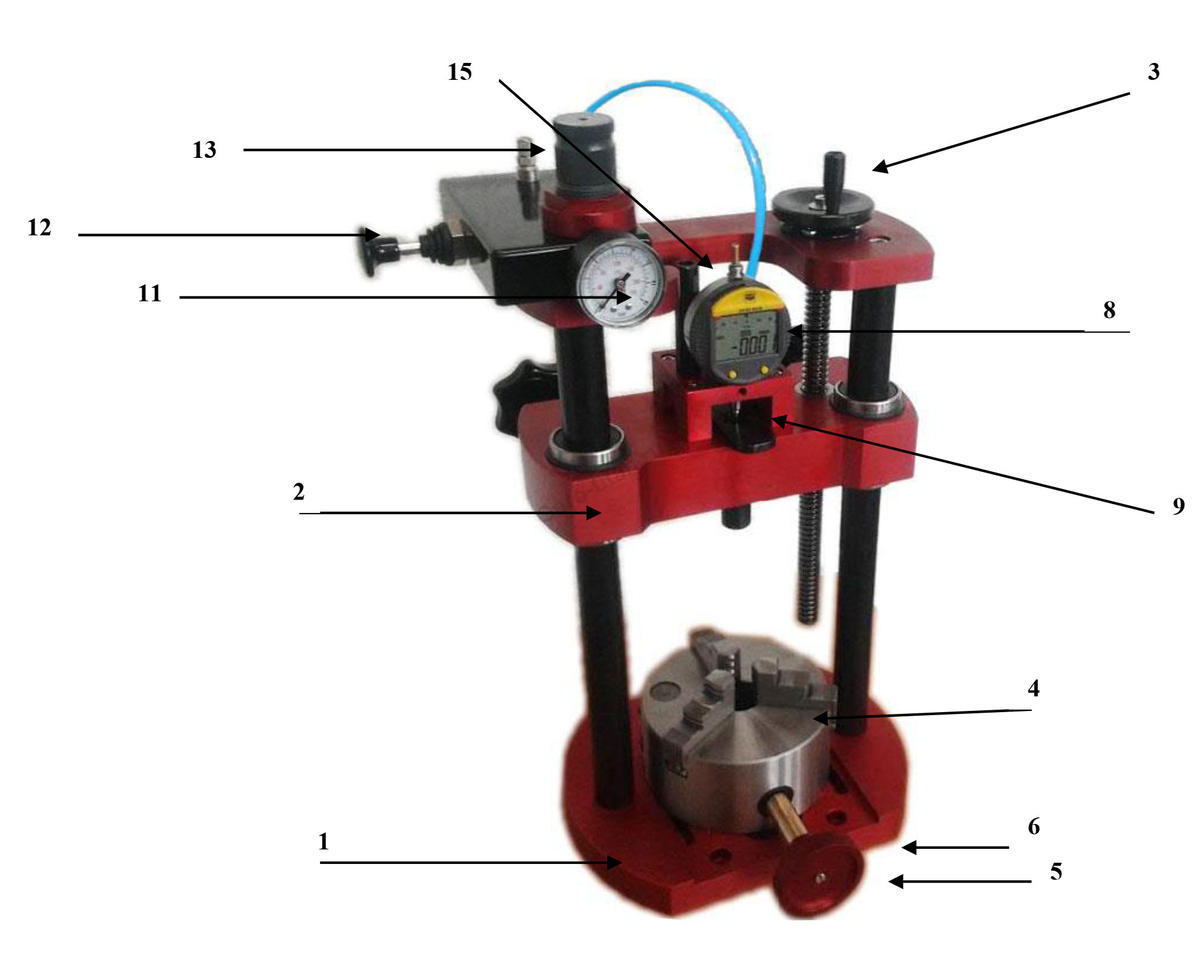

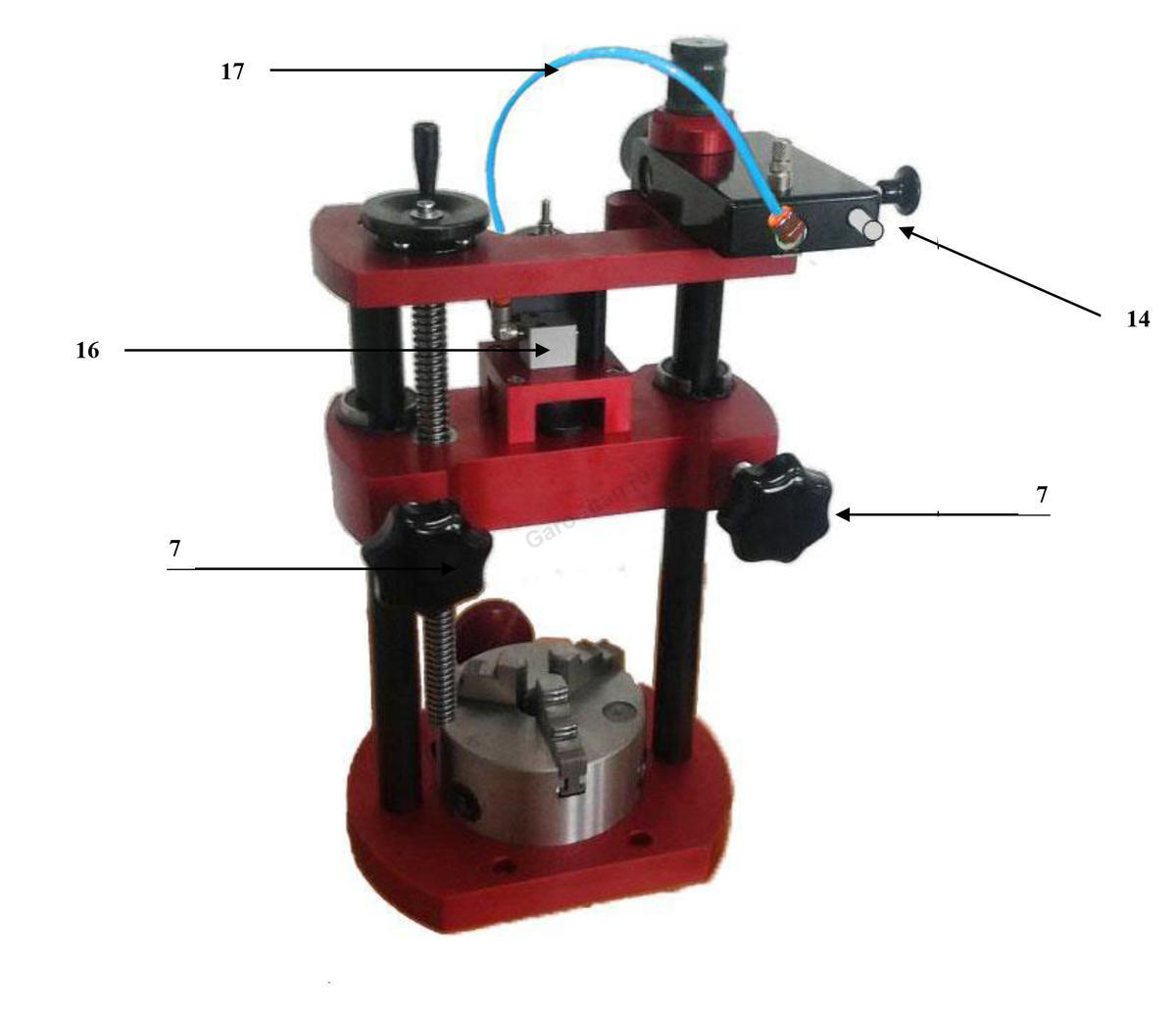

Конструкция штатива
Описание штатива:
- Основание штатива
- Каретка подвижная
- Маховичок вертикальной подачи с рукояткой.
- Держатель форсунки
- Зажимная ручка держателя форсунки
- Ручки фиксации держателя (снизу)
- Ручки фиксации передвижной части
- Цифровая измерительная головка (ЦИГ)
- Подъемный рычаг
- Манометр 0-10 бар
- Регулятор давления
- Кран подачи воздуха
- Дроссель
- Штуцер подачи воздуха
- Дополнительный держатель ЦИГ
- Пневмоцилиндр
- Соединительная трубка подачи воздуха в пневмоцилиндр
Штатив предназначен для выполнения точных измерений зазоров и ходов, необходимых для правильной сборки форсунок. Измерения производятся подводом измерительной части (поз 2) к элементам форсунки, подвод осуществляется путем вращения маховичка вертикальной подачи (поз 3). После подведения измерительной части в нужное для измерения место необходимо закрепить её ручками фиксации (поз 7).
Детально каждый шаг измерений описан в программном обеспечении.
В некоторых измерениях (хода анкера) применяется пневматическая подача усилия на измерительный механизм. Для этого к штуцеру подачи воздуха (поз 14) должен быть подсоединён источник сжатого воздуха с давлением 4-8 Бар.
Регулировка усилия осуществляется изменением давления регулятором (поз 11), контроль осуществляется манометром (поз 10). Подача воздуха в пневмоцилиндр осуществляется нажатием кнопки (поз 12).
