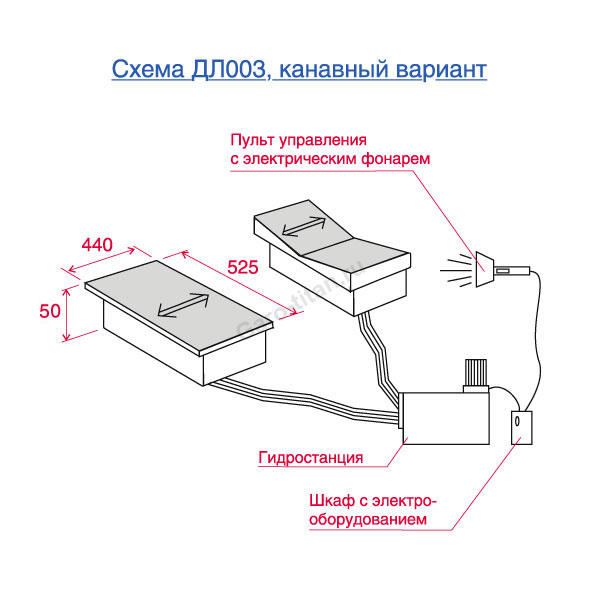

Люфт-детектор модели ДЛ 003 предназначен для визуальной и органолептической оценки зазоров в рулевом управлении и подвеске автомобилей с нагрузкой на ось до 2500 кг. в условиях автотранспортных предприятий и станций технического обслуживания автомобилей. Люфт-детектор может быть установлен как на автомобильный подъемник, так и на осмотровою канаву. Люфт-детектор рассчитан на эксплуатацию внутри производственных помещений с температурой окружающей среды от +1 до +35ºС, при относительной влажности воздуха не выше 80 % и соответствует исполнению УХЛ, категории размещения 4 по ГОСТ 15150-69.
Люфт-детектор поставляется заказчику полностью укомплектованным, отлаженным и готовым к работе в виде следующих составных частей и документов:
- Гидростанция в сборе 1 шт.;
- Площадки 2 шт.;
- Электрошкаф 1 шт.;
- Комплект рукавов высокого давления 1 компл.;
- Пульт-фонарик для дистанционного управления 1 шт.;
- Руководство по эксплуатации ДЛ 003.00.00.000 РЭ 1 экз.
Двигательную функцию люфт-детектора выполняет гидропривод поступательного действия. Движение площадок платформ люфт-детектора осуществляется гидроцилиндрами Ц1-Ц4, установленными в платформы. Гидрораспределители Р1-Р2 предназначены для изменения направления движения площадок платформ. Один из распределителей управляет движением цилиндров одной площадки, другой – второй площадкой. Скорость движения площадок производится настройкой регулируемых дросселей ДР1-ДР4. В соединениях гидропривода люфт-детектора используются рукава высокого давления по ГОСТ 25452-90 с условным проходом 8 мм. Гидравлическое питание к детектору подводится от стандартной станочной гидростанции, которая также предохраняет гидросистему от повышения давления выше допустимого. Работа детектора осуществляется вне зависимости от подъёмника.
Технические характеристики:
|
Характеристика
|
Значение
|
|
Максимальная нагрузка на площадку, кН (кгс)
|
12,5 (1250)
|
|
Ход площадки, мм
|
40
|
|
Потребляемая мощность, кВт
|
3
|
|
Управление перемещением подвижных площадок
|
Ручное, дистанционное
|
|
Давление масла в гидросистеме, Мпа
- номинальное
- максимальное
|
10
12,5
|
|
Напряжение питания, В
|
- общее ~ 380 трехфазное
- управления 12/24
- переносной лампы ~ 12
|
|
Размерыподвижных площадок, мм, не более
Длина
ширина
|
большая/малая
440/221
525/535
|
|
Габаритные размеры погружной части платформы люфт-детектора
|
610*593*90
|
|
Общая масса, кг, не более
|
400
|
