Компания ООО «ТИТАН» предлагает универсальный токарно-винторезный станок модели PROMA SPF-1500PS с УЦИ (производится компанией Proma, Чехия), предназначенный для обработки заготовок из металла, пластика и древесины, а также для точения поверхностей, нарезания всех видов резьбы с широким диапазоном шага, сверления, зенкерования, зенкования, развертывания. На токарном настольном станке SPF-1500PS c УЦИ можно производить наружную и внутреннюю обработку цилиндрических и конических поверхностей, торцовых плоскостей и т.д. Токарный станок SPF-1500PS c УЦИ можно использовать, как в ремонтных мастерских, слесарно-столярных мастерских, учебных заведениях, так на мелкосерийном производстве с трехфазным питанием. Особенностью токарно-винторезного станка по металлу SPF-1500PS с УЦИ является то, что данный станок имеет жесткую станину, цельнолитую. Жесткость конструкции позволяет точно обрабатывать заготовки, выдерживать большие нагрузки при токарной обработке больших тяжелых заготовок Станок SPF-1500PS c УЦИ поставляется на деревянном поддоне, в фанерной упаковке. Внутри упаковки станок закрыт полиэтиленовым мешком.
Технические характеристики:
|
Характеристика
|
Значение
|
|
Максимальный диаметр устанавливаемого изделия по станине
|
460 мм
|
|
Максимальный диаметр устанавливаемого изделия по поперечным салазкам
|
274 мм
|
|
Максимальный диаметр устанавливаемого изделия в выемке
|
690 мм
|
|
Ширина выемки
|
155 мм
|
|
Высота центра
|
230 мм
|
|
Расстояние между центрами
|
1 500 мм
|
|
Ширина станины
|
300 мм
|
|
Максимальный размер режущего инструмента
|
25х25 мм
|
|
Максимальное перемещение поперечных салазок
|
290 мм
|
|
Максимальное перемещение верхних салазок
|
120 мм
|
|
Передняя бабка
|
|
|
Диаметр осевого отверстия шпинделя
|
диам. 58 мм
|
|
Тип шпиндельной головки
|
D1-6
|
|
Конус Морзе на головке шпинделя, на муфте
|
MК6
|
|
Кол-во скоростей шпинделя
|
12
|
|
Диапазон частоты вращения шпинделя
|
25-2000 об./мин
|
|
Резьба и подачи
|
|
|
Диаметр ходового винта и резьба
|
диам. 35 мм. х 4 нитки на дюйм или шаг 6 мм
|
|
Дюймовый шаг резьбы
|
2-112 ниток на дюйм (60 типов)
|
|
Метрический шаг резьбы
|
0,1-14 мм (41 типов)
|
|
Диаметральный шаг
|
4-112D.P. (50 типов)
|
|
Модульный шаг
|
0,1-7M.P. (39 типов)
|
|
Дюймовая продольная подача шпинделя на один оборот
|
0,0011 дюйма-0,0633 дюйма/об. (42типов)
|
|
Метрическая продольная подача шпинделя на один оборот
|
0,031-1,7 мм/об. (42 типов)
|
|
Дюймовая поперечная подача шпинделя на один оборот
|
0,00033 дюйма-0,01837 дюйма (42типа)
|
|
Метрическая поперечная подача шпинделя на один оборот
|
0,014-0,784 мм (42 типа)
|
|
Задняя бабка
|
|
|
Полный ход пиноли задней бабки
|
123 мм/td>
|
|
Диаметр пиноли задней бабки
|
диам. 60 мм
|
|
Внутренний конус пиноли задней бабки
|
MК4
|
|
Двигатель токарного станка
|
|
|
Двигатель привода шпинделя
|
4 кВт
|
|
Двигатель охлаждающего насоса
|
0,1 кВт/td>
|
|
Масса и размеры токарного станка
|
|
|
Пространство, необходимое для станка (ДхШхВ)
|
2720х1040х1370мм
|
|
Размеры упаковки (ДхШхВ)
|
2800х1120х1730мм
|
|
Масса нетто токарного станка
|
2 385 кг
|

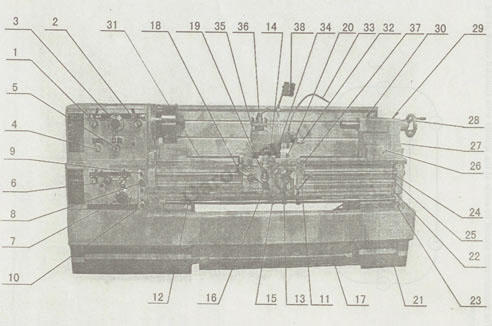

1. Рукоятка перемены скорости главного шпинделя;
2. Рукоятка перемены высокой/низкой скорости;
3. Рукоятка перемены скорости главного шпинделя;
4. Рукоятка хода влево/вправо;
5. Рукоятка выбора подачи резьбы;
6. Рукоятка перемены подачи резьбы;
7. Диск перемены 10 шагов подачи;
8. Выключатель электропитания;
9. Прерывающий переключатель;
10. Переключатель охлаждающего насоса;
11. Кнопка управления запуском шпинделя;
12. Эксцентриковое центрирующее кольцо;
13. Маховик продольного движения фартука;
14. Кнопка подачи поперечных салазок;
15. Центрирование с автоматической остановкой;
16. Рукоятка автоматической подачи;
17. Педаль ножного тормоза;
18. Рукоятка маточной гайки;
19. Рукоятка выбора подачи (Продольной и поперечной);
20. Винты крепления суппорта;
21. Болты регулировки фундамента;
22. Рукоятка «Пуск»;
23. 4-позиционная рукоятка автоматической остановки;
24. Ходовой винт;
25. Тяга автоматической подачи;
26. Винты регулировки центрирования задней бабки;
27. Корпус задней бабки;
28. Маховик задней бабки;
29. Зажимная рукоятка корпуса задней бабки;
30. Зажимная рукоятка шпинделя задней бабки;
31. Рейка;
32. Рукоятка верхнего суппорта;
33. Клапан регулировки СОЖ;
34. Верхний суппорт;
35. Четырехпозиционный держатель инструмента;
36. Зажимная рукоятка держателя инструмента;
37. Резьбоуказатель;
38. Лампа.
